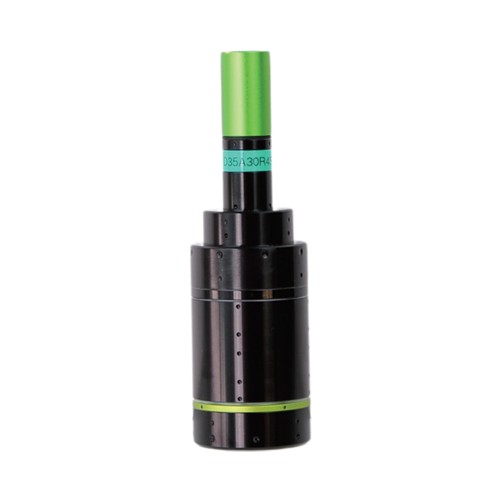

產品描述
直徑35mm，適中尺寸可滿足大多數安裝場景，在D35系列中長度尺寸較短量程，工作距離，角度特性等各項參數比較均衡，適用性廣
技術參數

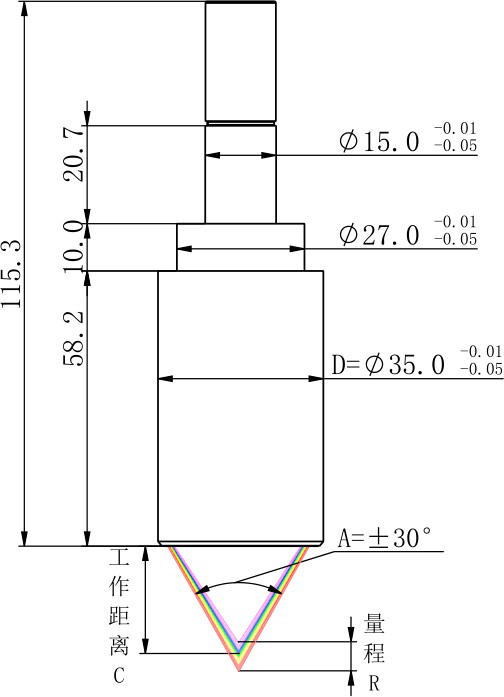

產品尺寸
鏡頭： | 外徑 D | 最大設計角度 A | 最大量 程 R * | 最小光斑 直 徑 S* (C50 光纖) | 工作距離 C | 分辨率 * | 總長 L |
單位 | mm | 度 | mm | um | mm | nm | mm |
D35A30R4S9 | 35 | ±30°鏡面 | 4.4 | 9 | 20.8 | 9 | 115.3 |
（±2.2） | |||||||
D35A30R2S9 | 2.2 | 21.9 | 5 | ||||
（±1.1） | |||||||
D35A30R1S9 | 1.1 | 21.9 | 3 | ||||
（±0.55） |
* 量程、角度、光斑尺寸、分辨率均為設計理論值，請按實際測量案例評估。
