螺母作為標準件在機件聯動和傳動中有著重要的地位，是所有生產制造機械必須用的一種元件；其中，精密螺母的內孔對精度要求比較高，如果其中內螺紋加工不到位，將無法正確和螺釘進行連接，所以需要對螺母的內螺紋進行檢測。
目前通常的方式是采用螺釘擰緊到螺母之中，看擰緊的時候，螺釘能否正確的進入以及螺釘?shù)倪M入量是否在合理的誤差范圍內，這種方式在檢測的時候效率低下，工作強度高。而采用普通的工業鏡頭又無法直接拍攝到螺母垂直內壁特征，不能一次完成內壁檢測。
實際案例演示
問題描述
客戶要求掃描螺母內壁螺紋的表面輪廓，精確得出螺母內壁上的螺紋輪廓數據，從而計算出每個螺紋的精確長度，確保螺母加工中內螺紋的參數精確度合格。
解決方案

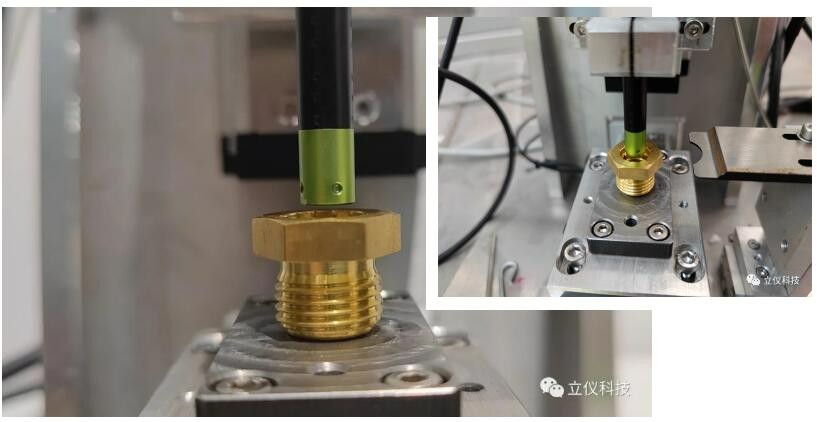

螺母內壁螺紋的非接觸式檢測對于測量儀器的性能和尺寸有著嚴苛的要求，在客戶現場，我們采用立儀科技D8A18鏡頭；

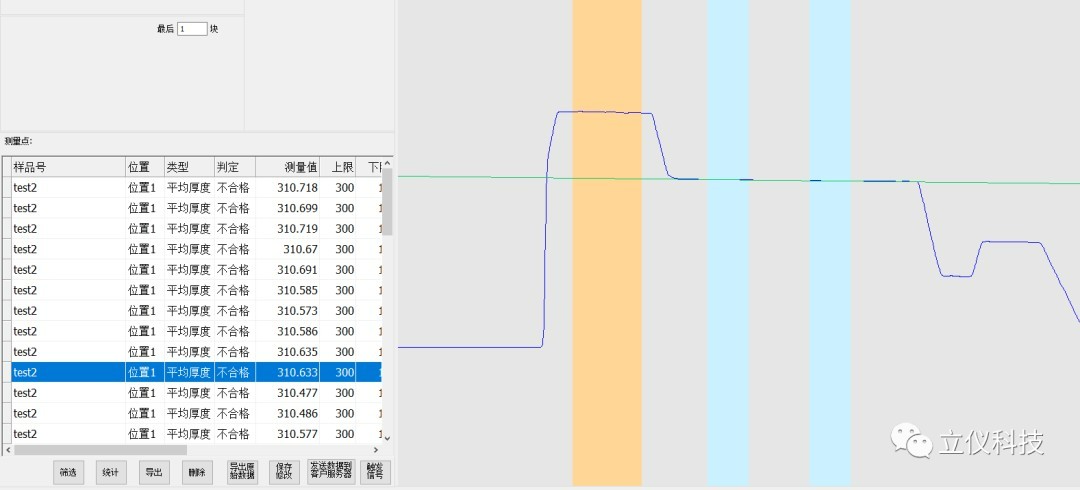

此款鏡頭采樣頻率為3000Hz/s，線性精度可達±0.08μm，裝配的90度出光鏡頭角度為正負18°，可配合機器深入螺母內壁進行非接觸式動態掃描，覆蓋螺紋的深度寬度，得到輪廓數據從而計算出每個螺紋的精確長度，確保螺母加工環節的精確度，提高生產效率。
