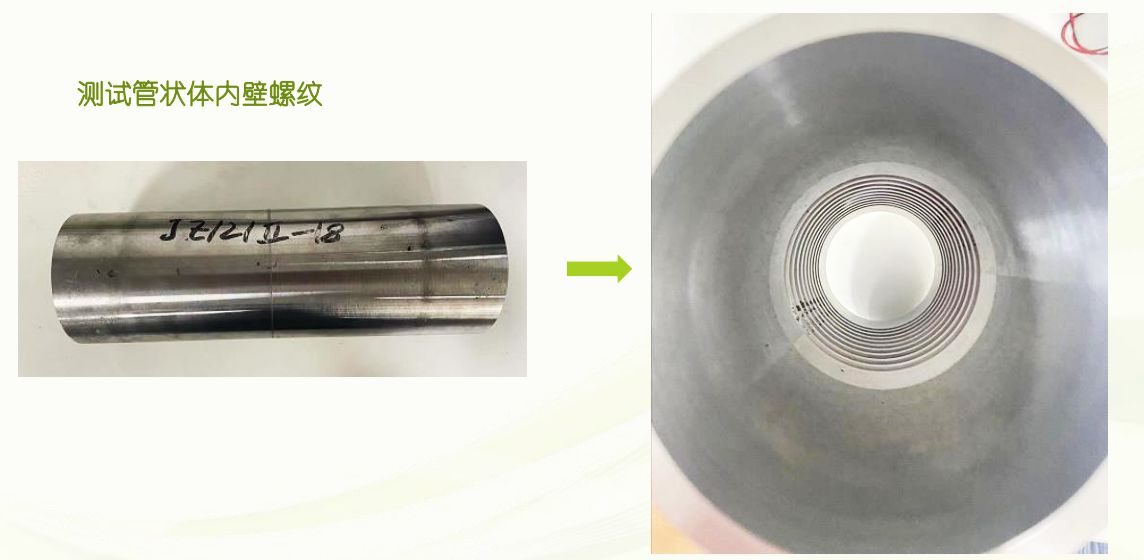

測試要求測量管內螺紋寬度及高度差
（如上圖）

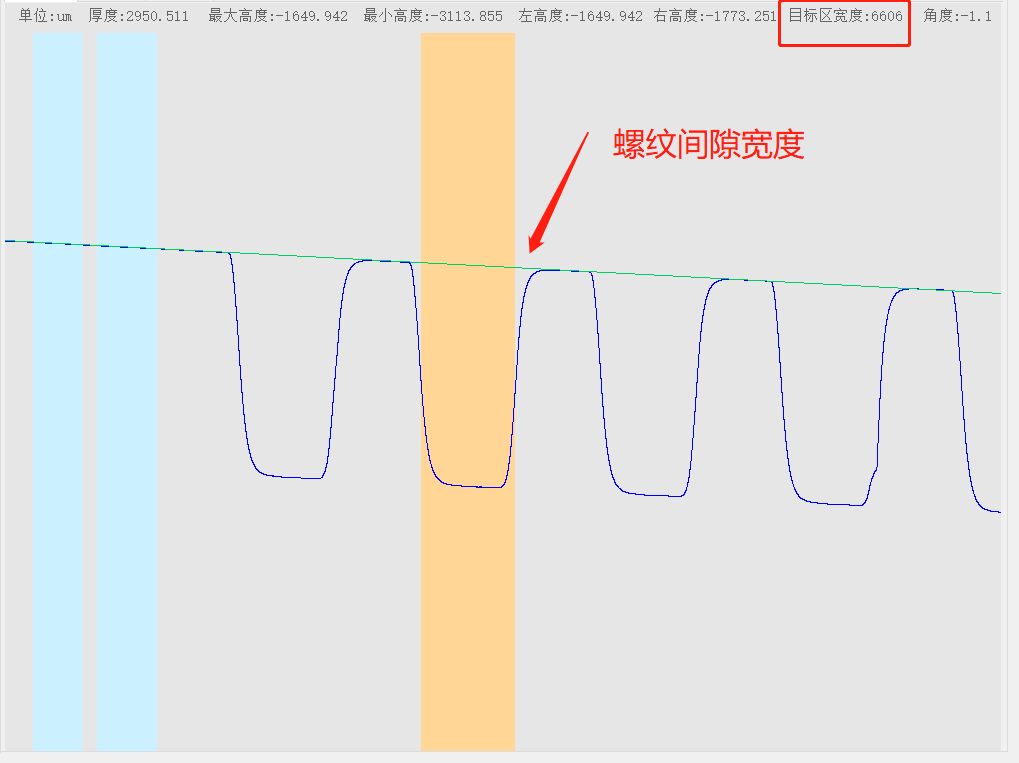

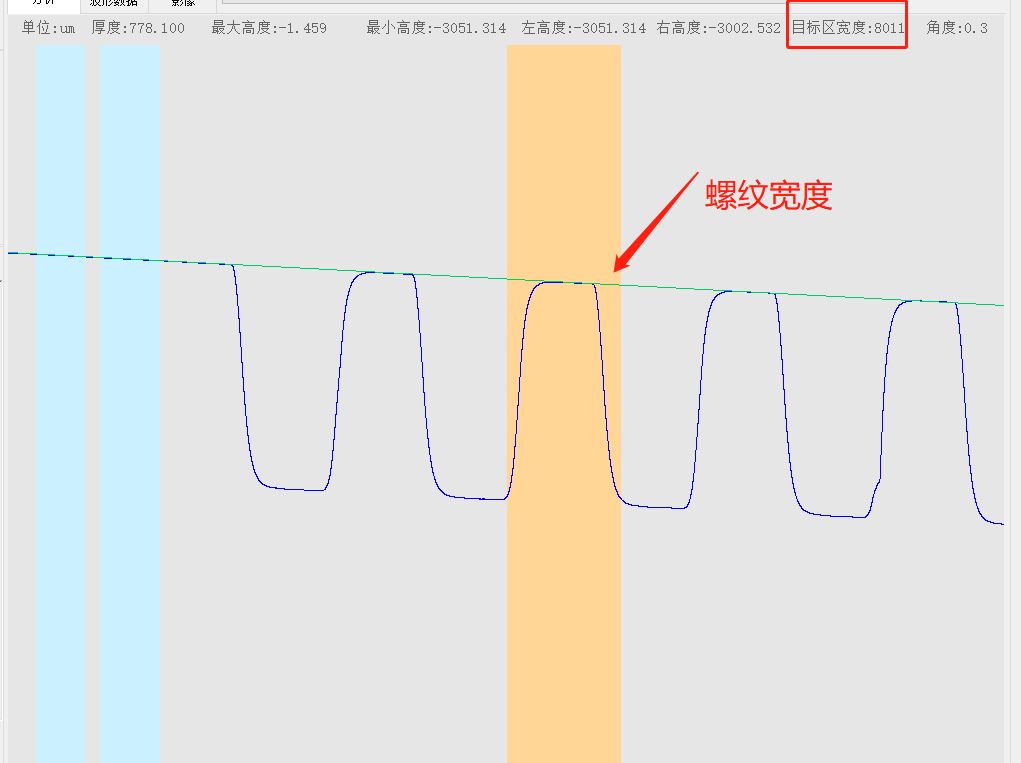

首先先把被測物體固定好，固定90度鏡頭位置，在管內部從左到右運動掃描測量
采樣頻率3000Hz，掃描步距2μm 開始掃描

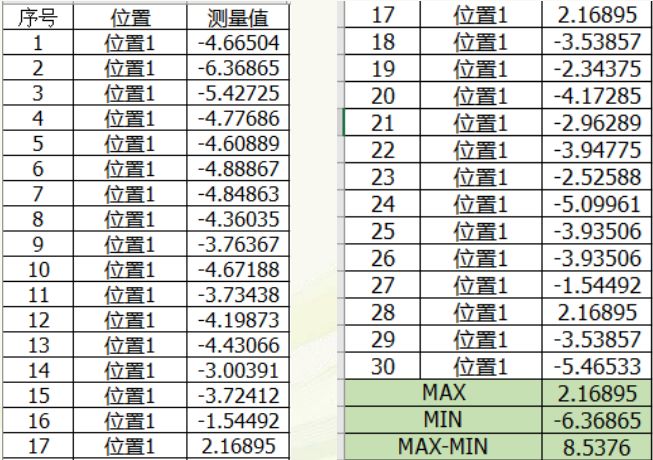

（30次測量重復精度數據）
本次測試采用立儀科技D35A18R4S25-90鏡頭掃描樣品內部螺紋上表面輪廓，鏡頭動態(tài)掃描測試，采樣頻率3000Hz/s掃過螺紋上表面輪廓，30次重復精度極差為8.5um，90度鏡頭量程范圍8mm可覆蓋檢測螺紋深度寬度。采用非接觸式測量的方式，無損樣品。
